Platten-Wärmetauscher
Gelötete Ausführung · Gedichtete Ausführung · Semi-geschweisste Ausführung · Freistrom-Plattenwärmetauscher · Verdampfer · Kondensatoren · Sonderausführungen
ETS bietet Plattenwärmetauscher als effiziente und wirtschaftliche Alternative zu herkömmlichen Wärmetauschern für eine Vielzahl von Anwendungen in praktisch allen Bereichen. Die Plattenwärmetauscher sind für einen Differenzdruck von bis zu 25 bar und Temperaturen von -180 °C bis +200 °C geeignet und können auch bei der Verarbeitung von aggressiven Flüssigkeiten eingesetzt werden.
Ausgelegt und berechnet nach europäischen Druckgeräte-Regelwerken
Warum herkömmliche Wärmetauscher Ihre Betriebskosten belasten
Klassische Rohrbündelsysteme benötigen oft grossen Bauraum, weisen höhere Grädigkeiten auf und führen bei zähen oder partikelreichen Medien schnell zu Verstopfungen (Fouling). Das Resultat sind ungeplante Stillstandszeiten und hoher Reinigungsaufwand.

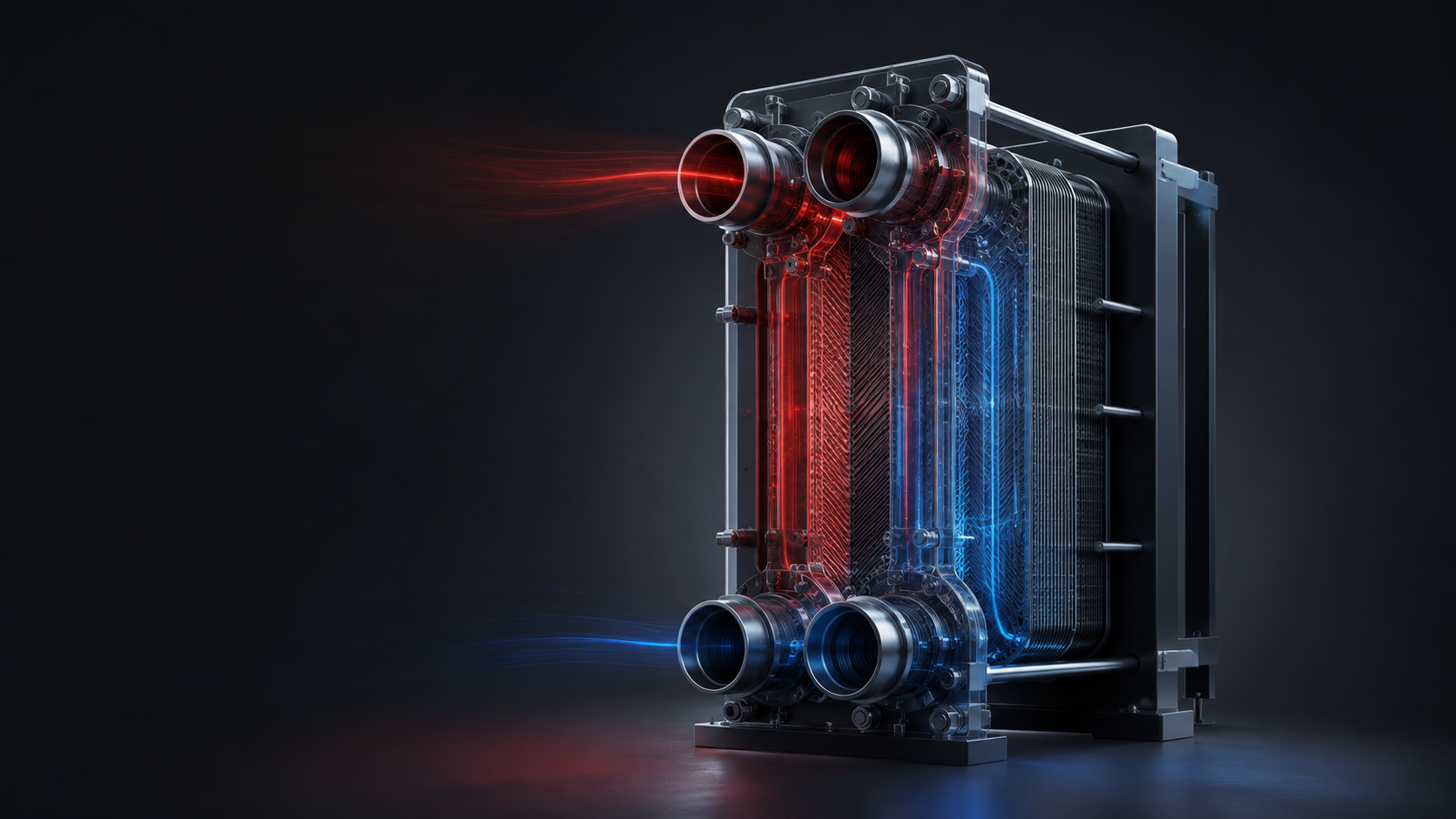

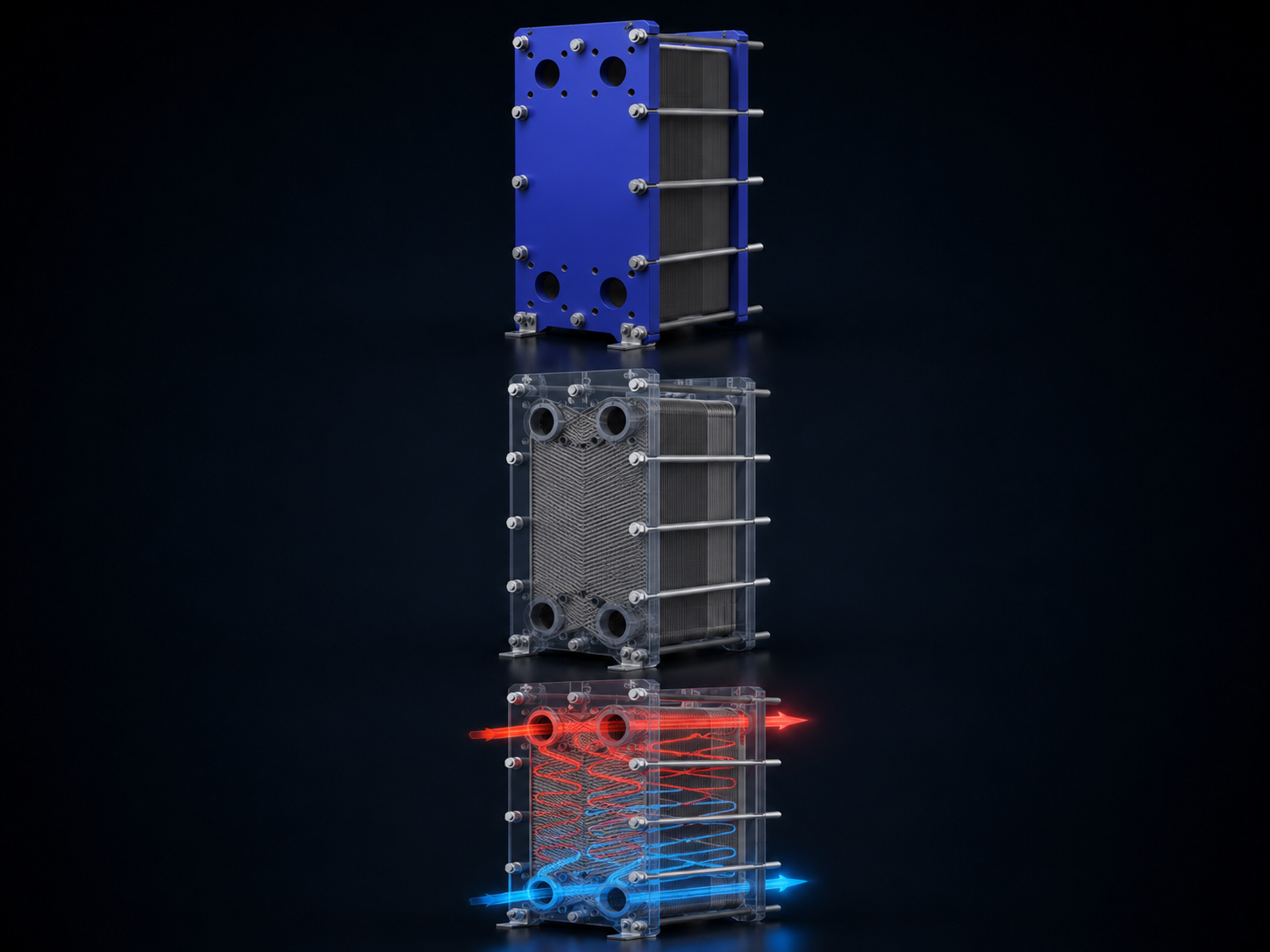

ETS setzt bei der Plattengeometrie an: Die Fischgräten-Prägung erzwingt ständige Richtungswechsel und mischt die Grenzschicht durch – Ablagerungen setzen sich dadurch schwerer fest. Im Gegenstrom laufen heisses und kaltes Medium in abwechselnden Kanälen aneinander vorbei und halten die treibende Temperaturdifferenz hoch. Für faser- oder feststoffhaltige Medien gibt es die Freistrom-Ausführung Typ SF mit breiteren Kanälen.
Enormer Platzmangel
Herkömmliche Apparate blockieren wertvolle Hallenfläche und erschweren die Wartung im Rohrleitungssystem.
Hohe Energieverluste
Geringere thermische Übertragungsraten führen zu erhöhtem Primärenergiebedarf und CO2-Ausstoss.
Die ETS Platten-Wärmetauscher-Vorteile
Mehr Leistung bei weniger Materialeinsatz – die moderne Art der Prozesskühlung und -erwärmung.
Thermischer Wirkungsgrad
Enge Temperaturgrädigkeiten von unter 1 Kelvin ermöglichen eine fast vollständige Wärmeübertragung im Gegenstrom.
Kompaktes Design
Minimierter Platzbedarf und leichtes Gewicht vereinfachen den Transport, das Fundament und die Installation vor Ort.
Erweiterbares System
Bei gedichteten Apparaten lässt sich die Leistung durch das Hinzufügen oder Entfernen von Platten jederzeit flexibel anpassen.
Selbstreinigung
Die geprägten Plattenmuster erzeugen eine hochgradig turbulente Strömung, die Ablagerungen wirkungsvoll verhindert.
Welche Prozessdaten die Ausführung bestimmen
Für die Wahl einer geschraubten, gelöteten oder geschweissten Ausführung prüft ETS Medium, Druck, Temperatur, Verschmutzungsrisiko und Wartungszugang gemeinsam mit Ihnen.
- Medium und Verträglichkeit: Werkstoff, Dichtungskonzept und Kanalgeometrie richten sich nach den eingesetzten Medien und deren Eigenschaften.
- Druck und Temperatur: Betriebs- und Auslegungsdaten bestimmen Plattenpaket, Anschlüsse und die passende Bauform.
- Reinigung und Wartung: Ob der Apparat geöffnet, erweitert oder mit partikelhaltigen Medien betrieben werden soll, gehört in die technische Klärung.

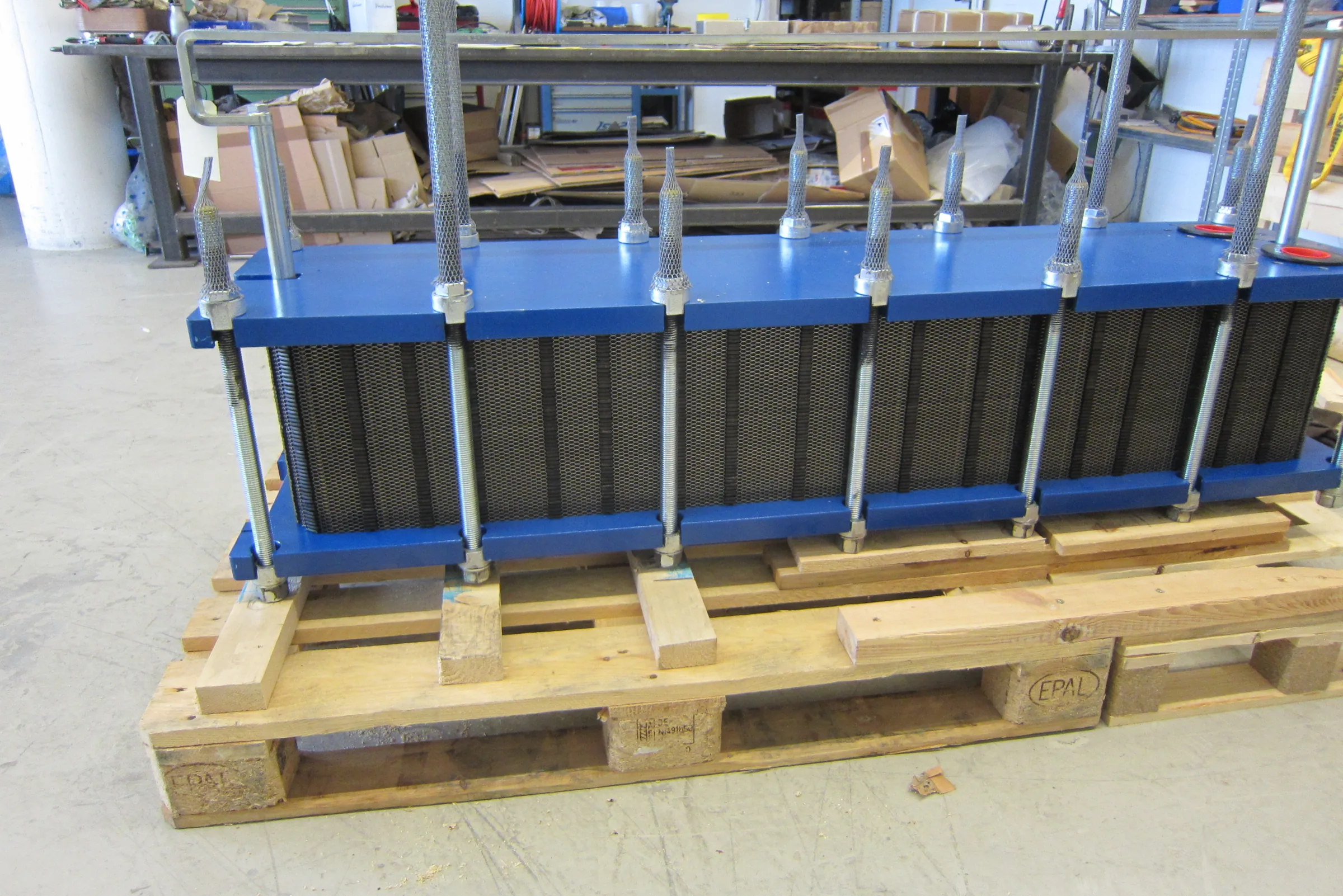

Originalaufnahme eines ETS-Platten-Wärmetauschers. Die konkrete Ausführung wird projektspezifisch ausgelegt.
Für die technische Auslegung relevant
- MedienZusammensetzung und Verschmutzung
- BetriebsdatenDruck, Temperatur und Leistung
- WerkstoffeKorrosion und Dichtungskonzept
- EinbausituationWartungszugang und Platzbedarf
Wo Platten-Wärmetauscher eingesetzt werden
Je mehr Platten das Paket enthält, desto grösser die Übertragungsfläche auf gleichem Bauraum. Deshalb sitzt diese Bauart überall dort, wo viel Wärme auf engem Raum übertragen werden muss – und, in der gedichteten Ausführung, wo sich die Platten zur Reinigung wieder auseinandernehmen lassen müssen.
- Industrie
- Marine
- Nahrungsmittelherstellung
- Molkereibetriebe
- Heizung
- Fernheizung
Ausführungen
Gelötet (SL), gedichtet (S), Freistrom (SF), semi-geschweisst (SW), rundgeschweisst (SPS), verschweisste Blechkammern (WW) und Doppelwand (SS).

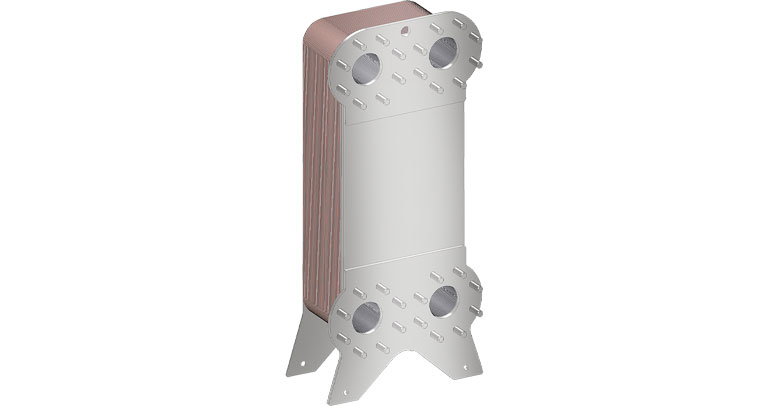

Gelötete Ausführung (Typ SL)
Gelötete Platten-Wärmetauscher besitzen keine Dichtungen und können im Temperaturbereich von -180 °C bis +200 °C bei einem max. Arbeitsdruck von 25 bar eingesetzt werden. Die hohe Turbulenz garantiert eine hervorragende Wärmeübertragung bei kleinstem Platzbedarf. Sie werden als Wärmeaustauscher für flüssige Medien in Industrie und Haustechnik und als Kondensatoren und Verdampfer in Kälteanlagen eingesetzt.

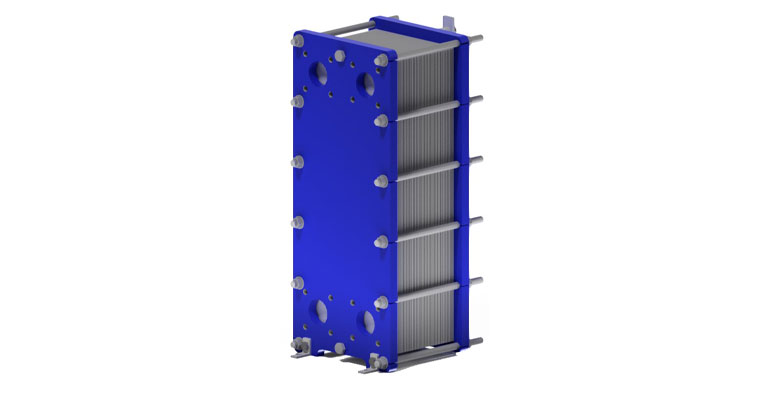

Gedichtete Ausführung (Baureihe S)
Gedichtete Platten-Wärmetauscher der Baureihe S werden für grosse Übertragungsleistungen vorwiegend für flüssige Medien in Industrie, Marine und Haustechnik eingesetzt. Der max. Arbeitsdruck beträgt 16 bar bei 160 °C.
Freistrom-Plattenwärmetauscher
Freistrom-Plattenwärmetauscher erlauben die Kühlung oder Erwärmung von verschmutzten Medien z. B. mit Fasern oder Festteilen, ohne dass sich Ablagerungen auf den Platten bilden. Typische Anwendungen sind die Kühlung oder Erwärmung von Orangensaft, Joghurt, Eiscreme, Bierwürze, Tomatensauce, Abwasser, Zellulose usw.
Semi-geschweisste Platten-Wärmetauscher
Semigeschweisste Platten-Wärmetauscher werden vorwiegend für Hochdruckzwecke sowie für aggressive Medien eingesetzt, wo keine Dichtungen und keine Lötungen erlaubt sind. Die Schweissnaht liegt ausserhalb der Dichtungsspur und verunmöglicht so einen Korrosionsangriff.
Rundgeschweisste Platten (SPS)
Der «rundgeschweisste» Plattenwärmetauscher arbeitet als Röhrenwärmetauscher, mit dem Unterschied, dass die Röhren durch effizientere Platten ersetzt wurden. Diese sind mittels Laser/TIG zu einem Paket zusammengeschweisst und in einem Rohr eingebaut. Vorteile: keine Dichtungen, sicherer Betrieb, bis 250 °C und 25 bar, raumsparend etc. Der SPS wird eingesetzt für Fernwärme, Dampf- oder Oel-WT sowie als Verdampfer und Kondensator.
Verschweisste Blechkammern
Diese Apparatetypen werden aus flachen Blechkammern hergestellt und sind sehr vielseitig einsetzbar. Die Blechkanäle sind aus genoppten oder runden Abstandshaltern wechselseitig zusammengeschweisst. Zwischen diesen Kammerblechen werden keine Dichtungen benötigt. Beide Seiten sind gegeneinander verschweisst, eine Produktvermischung ist nicht möglich. Vorteile: keine Dichtungen, sicherer Betrieb bis 300 °C und 16 bar, kompakte Bauweise etc.
Doppelwand-Wärmetauscher
Für Anwendungen, in denen Vorschriften oder betriebliche Gründe eine zusätzliche Sicherheitsebene verlangen. Beide Medien sind durch Doppelplatten aus Edelstahl getrennt. Wird eine Platte undicht, tritt das Medium über die Sicherheitskammer nach aussen sichtbar aus, statt sich mit dem zweiten Medium zu vermischen.
Technische Spezifikationen im Überblick
Die Standard-Grenzwerte für unsere Baureihen. Höhere Werte auf Anfrage über Sonderdimensionierung möglich.
Tabelle lässt sich seitlich wischen →
Häufige Fragen & Einwände
Wissenswertes rund um die Auslegung, Montage und Wartung von Platten-Wärmetauschern.
Wie wird die optimale Grösse des Wärmetauschers ermittelt?
ETS nutzt speziell entwickelte Auslegungsprogramme. Basierend auf Ihren Betriebsparametern (Massenströme, Eintritts-/Austrittstemperaturen, maximaler Druckverlust und Medieneigenschaften) berechnen unsere Ingenieure die thermodynamisch effizienteste Plattenkonfiguration.
Können aggressive oder abrasive Flüssigkeiten gefahren werden?
Ja. Durch den Einsatz von Sonderwerkstoffen wie Titan, Titan-Palladium oder Hastelloy sowie spezielle Freistrom-Geometrien können auch aggressive Säuren, Laugen oder feststoffbeladene Schlämme problemlos gekühlt oder erwärmt werden.
Wie verhält es sich mit Dichtungsverschleiss und Service?
Gedichtete Platten-Wärmetauscher ermöglichen den einfachen Austausch einzelner Dichtungen vor Ort. Wir bieten hochwertige Dichtungen mit langer Standzeit. Alternativ eliminieren unsere gelöteten (Typ SL) oder rundgeschweissten (Typ SPS) Wärmetauscher das Dichtungsrisiko vollständig.
Unterlagen
Produktbroschüre
Plattenwärmetauscher
Typische Einsatzgebiete dieser Bauart
Starten Sie Ihre Auslegung mit unseren Ingenieuren
Senden Sie uns vier Angaben: Massenströme, Eintritts- und Austrittstemperaturen, den maximal zulässigen Druckverlust und die Eigenschaften Ihrer Medien. Damit legen unsere Ingenieure die Plattenkonfiguration aus und erstellen Ihnen ein Angebot.
