Erweiterte Fliessflächen

Kompakte Lamellen-Wärmetauscher mit riesigen Austauschflächen

Erzielen Sie maximale Aussenoberflächen auf kleinstem Raum. Unsere Luftgekühlten Flüssigkeitskühler und Lufterhitzer bieten Fliessflächen von 0.1 bis 8'000 m² – ausgelegt für Drücke bis 800 bar.

ETS Lamellen-Wärmetauscher

Zugelassen und erprobt nach anspruchsvollen europäischen Richtlinien

verified_user TÜV / SVTI
gavel AD-2000 / EN 13445
shield Druckgeräterichtlinie PED
workspace_premium ISO 9001:2015
Herausforderung Gaskühlung

Warum Gase herkömmliche Wärmetauscher an ihre mechanischen Grenzen bringen

Gase besitzen eine im Vergleich zu Flüssigkeiten extrem geringe Wärmeleitfähigkeit. Werden klassische Glattrohr-Wärmetauscher zur Luftkühlung eingesetzt, führt dies zu riesigen, tonnenschweren Konstruktionen mit unzureichendem Wirkungsgrad und hohem Druckverlust.

Die Lamellen-Wärmetauscher der ETS AG lösen dieses geometrische Problem: Durch mechanisch aufgepresste oder aufgezogene Rippenlamellen auf den Kernrohren vergrössern wir die wirksame äussere Wärmeübertragungsfläche pro Volumeneinheit um das Vielfache.

crop_free

Gigantischer Bauraum

Glattrohrsysteme nehmen bei der Gaskühlung immense Flächen ein und treiben die Anlagenkosten hoch.

vertical_align_bottom

Hoher Druckverlust

Falsch ausgelegte Rippengeometrien verstopfen schnell und bremsen den Gebläseluftstrom massiv ab.

Die ETS Lamellenwärmetauscher-Vorteile

Effiziente Übertragung thermischer Energie zwischen Gasen und Flüssigkeiten.

view_cozy

Maximierte Aussenfläche

Aufgepresste Rippenlamellen ermöglichen die Unterbringung extrem grosser Wärmeübertragungsflächen in kompaktem Volumen.

compress

Bis zu 800 bar Druck

Spezialausführungen (Typ KKG) sichern die zuverlässige Gaskühlung selbst bei extremen Verdichterenddrücken.

tune

Flexible Werkstoffe

Materialkombinationen aus Kupfer, Almg3, Edelstahl V2A/V4A und feuerverzinktem Stahl für jeden Korrosionsanspruch.

unfold_more

Dehnungsausgleich

Spezielle Gehäuse- und Sammler-Konstruktionen fangen axiale Längenänderungen der Kernrohre durch Hitze problemlos auf.

Mechanischer Aufbau

Die 3-Layer-Architektur des Rippenrohraufbaus

Ein optimaler Wärmeübergang zwischen Rohrinnen- und -aussenseite wird durch drei mechanische Schichten gewährleistet:

  • 1
    Druckfestes Kernrohr: Das flüssige oder verdampfende Medium strömt durch nahtlose Kernrohre aus Kupfer oder Edelstahl, die für den jeweiligen Systemdruck ausgelegt sind.
  • 2
    Aufgepresster Lamellenkragen: Die Lamellen werden mechanisch aufgeweitet und formschlüssig auf das Kernrohr gepresst. Das sichert einen dauerhaft hohen metallischen Wärmeleitkontakt.
  • 3
    Stabiles Umlenkgehäuse: Das schützende Aussengehäuse mit Kollektoren steuert die exakte Luftführung (Kreuzstrom oder Gegenstrom-Kreuzstrom) und stabilisiert das Lamellenpaket.

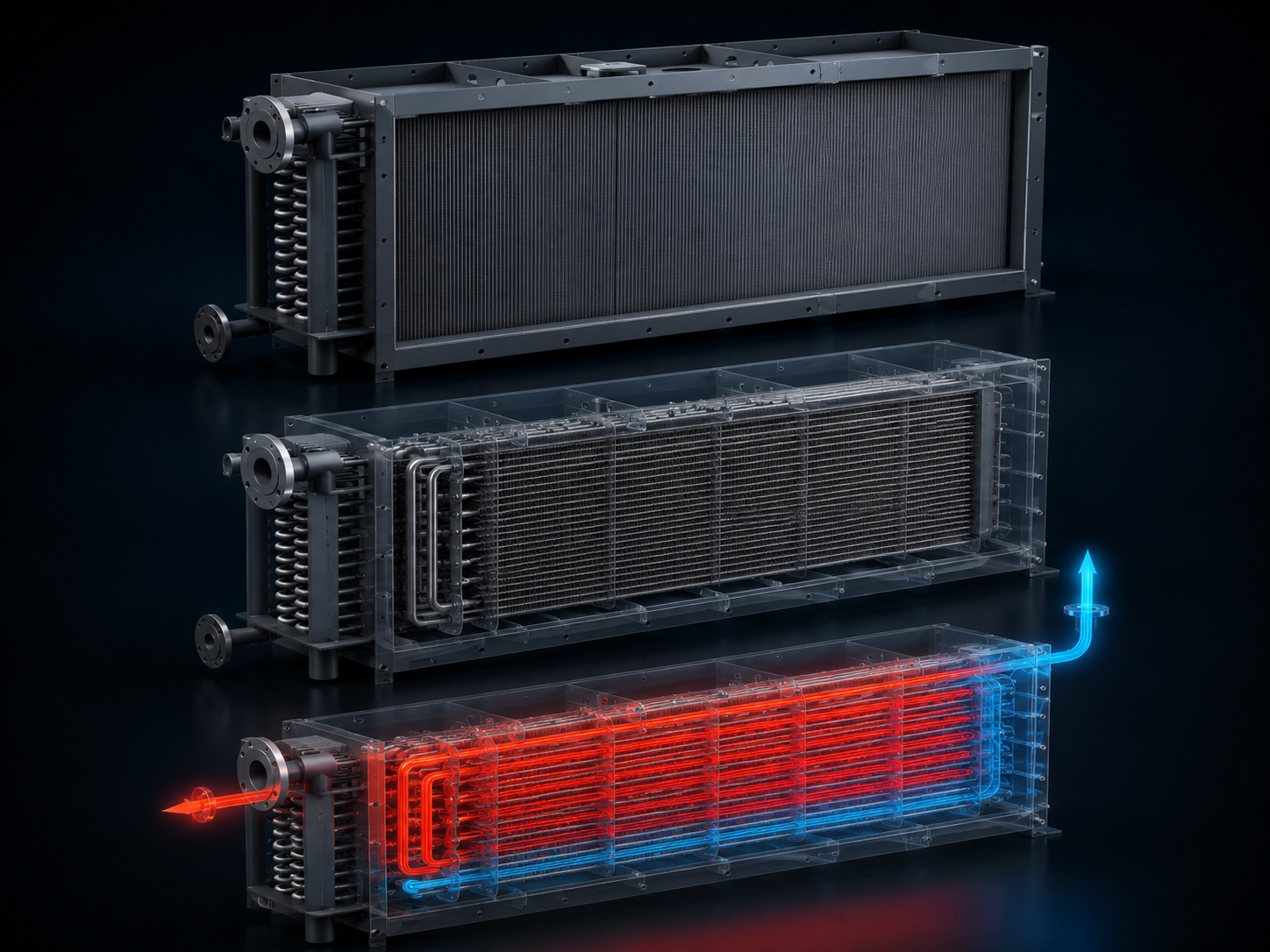

3-Layer-Explainer Detaildiagramm der Kernrohre und der Lamellenpressung bei Rippenrohrwärmetauschern

Lamellen-Bautypen in der Praxis

Ausgerichtet auf spezifische thermodynamische und mechanische Betriebsdaten.

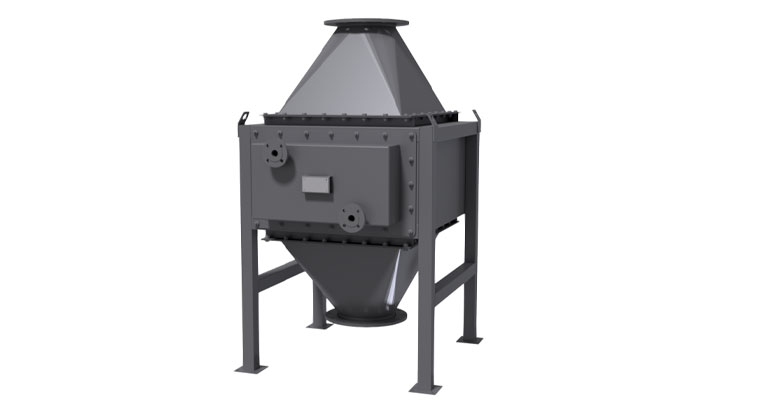

Typ FLNB Luftgekühlter Ölkühler
Ölkühler

Typ FLNB – Luftgekühlter Ölkühler

Kompakte Hydraulik- und Schmierölkühler bestehend aus Aluminiumelementen mit integriertem Ventilatorgebläse. Die Standardbaureihe umfasst 12 Typen bis zu einer maximalen Kühlleistung von 150 kW.

Einsatz: Rückkühlung von Getriebe- oder Hydraulikoel
Leistung: Max. Kühlleistung 150 kW
Typ LK Luftgekühlter Rückkühler Tischkühler
Rückkühler

Typ LK – Rückkühler / Tischkühler

Tisch- oder V-Kühler zur Abführung von Wärme an die Umgebungsluft. Geeignet für Wasser/Sole-Kreisläufe sowie als Kältemittelkondensator. 24 Standardtypen mit Flächen bis 1200 m² verfügbar.

Einsatz: Freikühlung, Kältemaschinen-Kondensation
Fläche: Bis zu 1200 m² Aussenoberfläche

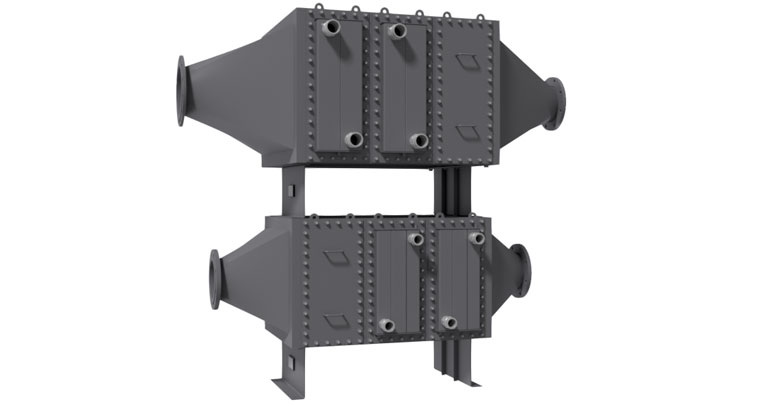

Typ LBD Dampf Lufterhitzer
Dampf-Erhitzer

Typ LBD – Dampf-Lufterhitzer

Zur schnellen Erwärmung von Prozessluft durch Kondensation von Dampf. Robuste Konstruktion aus verzinktem Stahl oder Edelstahl, ausgelegt für Betriebsdrücke bis 800 bar bei entsprechenden Dampftemperaturen.

Einsatz: Trocknungsanlagen, Zulufterwärmung der Fabrikation
Belastbarkeit: Bis zu 800 bar Sattdampf / Heissdampf
Typ LBF

Typ LBF – Universal-Register

Universell einsetzbare Lamellenregister zur Erwärmung und Kühlung. Flexible Materialkombinationen aus Kupfer, Kupfer-Nickel, Messing, Aluminium und Edelstahl. Baulängen bis 8000 mm lieferbar.

Maximale Baulänge: Bis zu 8'000 mm
Typ LBW

Typ LBW – Abwärme-Rückgewinner

Speziell optimiert für die Abwärmenutzung aus verbrauchter Industrieabluft. Ermöglicht die thermische Rückgewinnung grosser Abluftvolumenströme auf niedrigem Temperaturniveau zur Vorwärmung.

Wirtschaftlichkeit: Kurze Amortisation im WKK-Betrieb
Typ KKG Hochdruck

Typ KKG – Erdgas- & Gasverdichterkühler

Hochdruck-Lamellenkühler zur Rückkühlung komprimierter technischer Gase oder Erdgas. Fängt extreme Verdichterenddrücke von bis zu 800 bar sicher und verschleissfrei ab.

Druckprüfung: Bis 800 bar nach Gasbehälter-Verordnung

Technische Daten Lamellen-Wärmetauscher

Die Grenzwerte und Werkstoffe unserer Lamellen-Baureihen.

Komponente Verfügbare Werkstoffe & Kennwerte
Kernrohre Kupfer (Cu-DHP), Kupfer-Nickel (CuNi10Fe, CuNi30Fe), Stahl (verzinkt), Edelstahl V2A / V4A
Rippenlamellen Aluminium (Standard), Kupfer, Edelstahl V2A (1.4301) / V4A (1.4404)
Gehäuserahmen Aluminium, Stahl (feuerverzinkt), Edelstahl V2A/V4A
Betriebsüberdruck Vakuum bis 800 bar (typabhängig, z.B. KKG-Baureihe)
Wärmeübertragungsfläche 0.1 m² bis 8'000 m² Gesamtübertragungsfläche
Maximale Abmessung Einzelne Registerelemente bis zu einer Baulänge von max. 8'000 mm

Häufige Fragen zur Lamellenbauweise

Wichtige Kriterien für die thermodynamische Berechnung und Reinigung.

Wie empfindlich sind Lamellen-Wärmetauscher gegenüber Verschmutzung?

Bei staubiger oder faseriger Umgebungsluft können sich Partikel zwischen den Lamellen festsetzen. Wir steuern diesem Effekt durch eine individuelle Anpassung des Lamellenabstands (Teilung) entgegen. Bei hoher Staubbelastung werden grössere Abstände gewählt, um eine problemlose Reinigung mittels Druckluft oder Wasserstrahl zu ermöglichen.

Wie erfolgt der dauerhafte mechanische Kontakt zwischen Rohr und Lamelle?

Das ist entscheidend für den Wirkungsgrad. Nach dem Aufziehen der Lamellenplatten auf die Kernrohre werden die Rohre hydraulisch oder mechanisch im Innendurchmesser aufgeweitet. Dadurch werden die Rohrwände fest gegen die Lamellenkragen gepresst. Es entsteht ein extrem spaltfreier, langlebiger Presssitz mit exzellenter Wärmeleitfähigkeit.

Welche Auslegungsdaten sind für eine Berechnung erforderlich?

Für eine präzise Dimensionierung benötigen wir die Eintritts- und Austrittstemperaturen beider Medien (z.B. Thermoöl und Luft), den Volumenstrom der Luft bzw. den Massenstrom des Fluids, den verfügbaren Bauraum sowie die maximal zulässigen Druckverluste auf beiden Seiten.

Dimensionieren Sie Ihr Lamellenregister präzise

Nutzen Sie unsere jahrzehntelange Erfahrung im Bereich der Gaskühlung und Luftheizung. Kontaktieren Sie uns für eine thermodynamische Berechnung.
